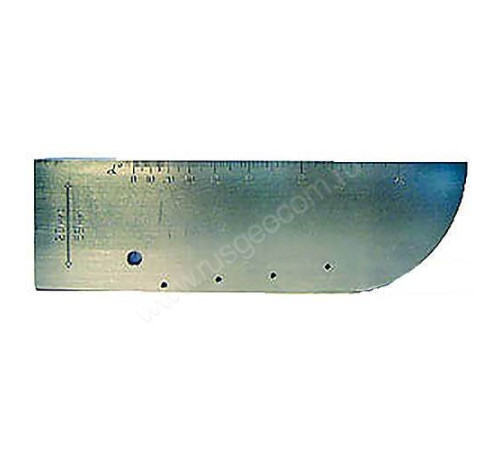

Стандартный образец NOVOTEST СО-3Р

Для максимальной достоверности и единообразия на каком-либо предприятии при осуществлении ультразвукового контроля серийного выпуска продукции или отработки технологий производства используются стандартные образцы.

Как известно, все образцы для ультразвукового контроля делятся на государственные (ГСО), отраслевые (ОСО) и стандартные образцы предприятий СОП. Нужно сказать, что в ультразвуковой дефектоскопии и толщинометрии такие образцы способны определять следующие параметры: скорость распространения ультразвука (м/с), скорость затухания ультразвука (дБ) или эффективную площадь дефекта (мм2), коэффициента затухания (дБ/см), эффективную толщину материала (мм).

Точность ультразвукового контроля зависит от выбранных опорных сигналов от искусственных отражателей, которые изготавливаются в стандартных ультразвуковых образцах. Эти образцы выполняют функцию мер физических величин: скорости распространения и затухания ультразвука, эффективной площади искусственных дефектов, отражающей ультразвук.

Государственные образцы хранят и передают единицы измерения скорости распространения и затухания ультразвука, эффективной толщины и площади ультразвуковых отражателей отраслевым образцам, а также различным ультразвуковым дефектоскопам и толщиномерам.

Стандартный образец СО-3Р

Стандартный образец СО-3Р. Изготавливается соответственно по ГОСТ 18576-96.

Стандартный образец СО-3Р используют при контроле ультразвуковым дефектоскопом. С помощью данного прибора можно выявить угол ввода ультразвуковых колебаний. Так же прибор используют для определения: ширины основного лепестка диаграммы направленности наклонного преобразователя. При контроле ультразвуковым дефектоскопом с использованием образца СО - 3Р можно выявить импульс коэффициента преобразования при исследовании рельсового или близкого к нему по акустическим свойствам металла. Образец СО - 3Р по функциональному назначению и конструктивному исполнению объединил в себе два образца СО-2 и СО-3.
