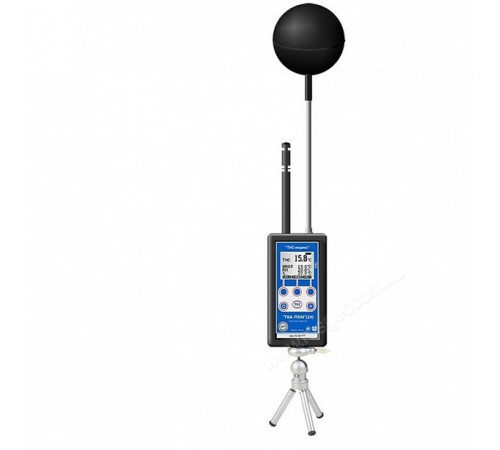

Термогигрометр с расчётом ТНС-индекса ТКА-ПКМ 24

Назначение прибора

Термогигрометр с расчётом ТНС-индекса ТКА-ПКМ 24 предназначен для измерения в помещениях относительной влажности, температуры воздуха и температуры внутри чёрного шара, а также отображения вычисляемых в режиме реального времени параметров:

• ТНС и WBGT-индексов (°С)
• температуры влажного термометра (tвл, °С)
• температуры точки росы (tтр, °С)
• средней температуры излучения (tрад.ср., °С)
• интенсивности теплового облучения (Вт/м2)

Диапазон показаний температуры влажного термометра вычисляется согласно аналитической формуле, полученной статистической обработкой Таблиц психрометрических (ГОСТ 8.524-85).

Диапазон показаний температуры точки росы определяется в соответствии с ГОСТ 8.524-85.

Диапазон показаний индекса тепловой нагрузки среды (ТНС-индекса) вычисляется по формуле для расчёта ТНС внутри помещений:

ТНС = 0,7· tвл + 0,3 · tsph, где tвл — температура влажного термометра, tsph — температура чёрного шара.

Диапазон показаний средней радиационной температуры вычисляется, согласно ISO 7726, по формуле:

tрад.ср. = [ (tsph + 273,2)4 + 0,48 · 108 · (tsph – t)5/4 ]1/4 – 273,2, °С.

Диапазон показаний интенсивности теплового облучения вычисляется, согласно ISO 7726, по формуле:

W = 5,67 · 10-8 · [ (tрад.ср. + 273,2)4 – (t + 273,2)4 ], Вт/м2.

В комплект поставки входит чёрный шар (сфера) диаметром 90 мм; батарея щелочная повышенной ёмкости (типоразмер «Крона»); штатив-трипод настольный (по заказу напольный штатив высотой h=1,3 м); кабель связи с ПК (через USB) и диск с программным обеспечением.

Область применения прибора

Санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

Прямых аналогов нет. В приборе реализована уникальная возможность определения значений ТНС и WBGT индексов в режиме реального времени благодаря одновременному измерению температур воздуха и внутри чёрного шара, влажности воздуха и вычислению точных значений температуры влажного термометра по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ № 2004611468.

Дополнительное одновременное определение значений средней температуры излучения и интенсивности теплового облучения обеспечивает эффективную и достоверную оценку возможного теплового перегрева при исследовании горячей окружающей среды.

Оснащение USB-интерфейсом позволяет: расширить возможности прибора без ущерба для времени снятия информации, отказаться от бумажных носителей во время считывания параметров микроклимата.

Диапазон измерения температуры внутри чёрного шара расширен до +100°С. Увеличена длина зонда для измерения температуры внутри чёрного шара, что улучшило тепловую развязку между корпусом прибора и черным шаром. Введена функция установки оператором времени экспозиции при измерении тепловых индексов и параметров, в пределах от 5 до 60 мин., с дискретностью 5 мин. Весь процесс измерения ТНС и WBGT индексов полностью автоматизирован. Введены дополнительные функции обработки получаемой информации: запоминание, усреднение, выделение минимальных и максимальных значений, графическое отображение измеряемых и вычисляемых параметров микроклимата.
